Remplacement et l'assemblage de l'écran Samsung Galaxy Note 3

Introduction avant de commencer:

Ce guide montre comment tout retirer de l'ensemble d'affichage de votre note 3.

Les Outils utilisés

• Spudger
• Pince à épiler
• Phillips # 00 Tournevis

Pièces de rechanges

• Galaxy Note 3 écran LCD et numériseur (T-Mobile / ATT)
• Galaxy Note 3 écran LCD et numériseur (Sprint / Verizon)
• Galaxy Note 3 Vibrateur (Verizon / Sprint)
• Protecteur d'écran en verre trempé NuGlas pour Galaxy Note 3

Les étapes a suivre lors de réparation et assemblage de votre Note 3 :

Étape 1: Retirez le boîtier arrière

• Insérez l'outil d'ouverture en plastique dans l'écart entre le boîtier arrière et la base du téléphone.
• Tordre l'outil d'ouverture en plastique.


Étape 2: Retirer l'étui de la base

• Faites glisser l'outil d'ouverture en plastique le long du bord du boîtier arrière.
• Soulevez le boîtier doucement de la base.

Étape 3: Retirer la Batterie

• Insérez l'outil d'ouverture en plastique dans le petit espace entre la batterie et la base du téléphone.
• Soulevez la batterie de son espace réservé.

Étape 4: Retirer le S Stylo

• Placez votre ongle dans la rainure du stylet.
• Tirez le stylet loin du téléphone.

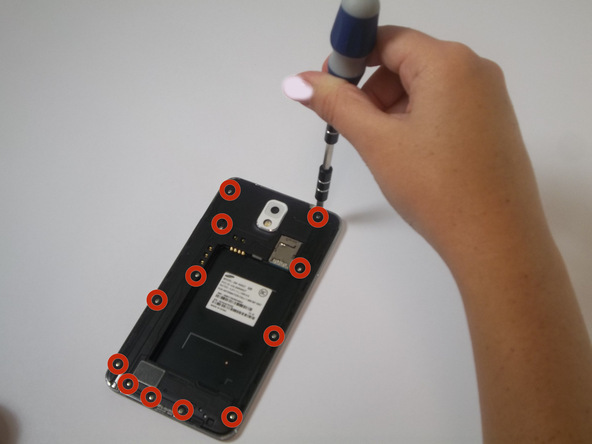

Étape 5: Dévisser le châssis arrière

• Retirez les douze vis Phillips # 00 de 4 mm du châssis arrière.


Voir Les Meilleure Coques étanches pour Samsung Galaxy S9/ S9 Plus

Étape 6: Enlever le châssis arrière



• Insérez l'outil d'ouverture en plastique dans le porte-outil Stylus Pen.
• Soulevez l'outil d'ouverture en plastique de sorte que le cadre central se sépare de la base.

Étape 7: Retrait de vis

• Retirez la seule vis à côté de la prise casque.

Étape 8: Détacher les clips et les connecteurs de câble



• Utilisez une pince à épiler pour retirer les deux pinces d'antenne.
• Utilisez un spudger pour déconnecter six connecteurs de câble.

Étape 9: Retrait de la carte mère



• Tirez sur la carte mère avec une pince à épiler.

Étape 10: spudger Outil de placement

• Insérez le spudger dans la prise casque.

Étape 11: Soulevez pour séparer la prise casque

• Soulevez le spudger pour séparer l'ensemble jack de la carte mère.
• Tirez pour retirer.

Étape 12: Enlèvement de support métallique

• Retirez le support métallique situé dans le coin supérieur gauche.

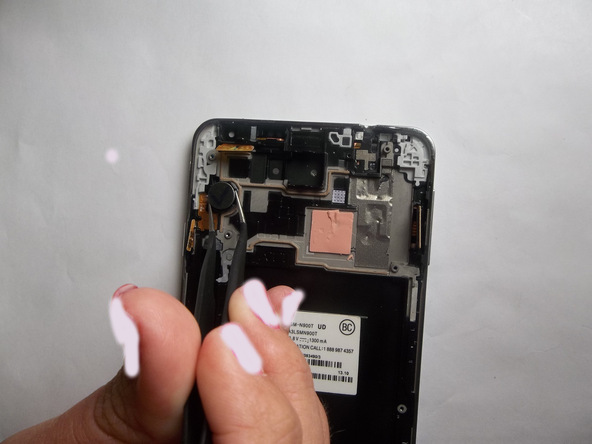

Étape 13: Retirer le moteur vibrant

• Retirez le moteur vibrant en tirant dessus avec précaution avec la pince à épiler.

Étape 14: Suppression du port USB

• Soulevez le port USB de l'assemblage avant à l'aide de la pince à épiler.

Étape 15: Assemblage d'affichage

• Vous êtes maintenant à gauche avec l'ensemble d'affichage.

Conclusion:

Pour réassembler votre appareil, suivez ces instructions dans l'ordre inverse.
