Comment mettre à niveau et installer un nouveau processeur ou carte mère (ou les deux)

Donc vous voulez un nouveau processeur. Les mauvaises nouvelles sont, vous aurez probablement besoin d'une nouvelle carte mère (et peut-être RAM) pour aller avec elle. La pire des nouvelles est que c'est vraiment pénible de remplacer tout ce matériel.

Mais avant de remplacer l'une ou l'autre des pièces, vous devrez sélectionner le bon matériel pour le remplacement. Si votre carte mère ou votre processeur fonctionne mal, vous pouvez simplement faire un échange direct en installant le même modèle. Si vous cherchez à mettre à niveau, cependant, vous devrez d'abord faire un peu de recherche.

Choisir votre nouveau combo processeur et carte mère

Si vous voulez un processeur plus puissant, vous devrez vous assurer que vous avez la bonne carte mère pour le supporter. Et puisque la carte mère se connecte à pratiquement tous les autres composants matériels de votre bureau, ce n'est pas une mince affaire. Parcourez la liste pour vérifier la compatibilité de l'ensemble de votre matériel. Si vous constatez des divergences, vous devrez peut-être également remplacer ces pièces.

Quel processeur est-ce que je veux?

C'est une question complexe, et probablement plus que ce que nous pouvons expliquer dans ce guide. Généralement, les processeurs plus rapides et plus de cœurs de traitement signifie une meilleure performance et des prix plus élevés. Mais en raison de la complexité des conceptions de CPU, il n'est pas tout à fait aussi simple: les processeurs cadencés à des vitesses similaires mais avec une architecture différente peuvent avoir des performances très différentes.

Le Core i5 est un choix de milieu de gamme préféré parmi les Gamers.

Si vous pouvez vous le permettre, vous voulez sélectionner les processeurs de la dernière génération - ils ont tendance à être rafraîchis sur un cycle un peu moins d'une fois par an. Du côté d'Intel, les processeurs Core i5 sont un bon compromis entre coût et performance; C'est plus que suffisant pour les jeux PC les plus exigeants, par exemple. Core i7 et i9 sont des appareils haut de gamme pour les passionnés de performance ou les machines de stations de travail, tandis que les puces Core i3, Pentium et Celeron sont conçues pour les budgets.

Les puces Ryzen 5 et 7 d'AMD sont des choix solides et économiques.

Côté AMD, la nouvelle série Ryzen offre une gamme surprenante de performances et de prix. Les familles Ryzen 3 et Ryzen 5 sont de bons choix de milieu de gamme, dont certains offrent des graphismes Radeon intégrés pour les capacités de jeu de milieu de gamme sans carte graphique distincte. Ryzen 7 et la série Ryzen Threadripper de haut niveau sont pour les accros de la performance.

De quel socket ai-je besoin?

Le "socket" est la partie de la carte mère qui maintient le CPU en place et le connecte avec les autres composants électroniques dans le PC. Chaque génération de socket prend en charge quelques dizaines de modèles différents de CPU; ils durent généralement quelques années avant d'être améliorés par le fabricant. Donc, si votre ordinateur a seulement quelques années, vous pourriez être en mesure de mettre à niveau vers un processeur plus puissant qui utilise le même socket. Bien sûr, vous aurez toujours besoin de vérifier les spécifications de votre carte mère. Tout simplement parce qu'il a le bon socket ne signifie pas que tous les processeurs qui peuvent entrer dans cette socket sont pris en charge.Si vous utilisez un PC plus ancien et que vous voulez un gros gain de performance, vous cherchez à mettre à jour à la fois le processeur et la carte mère - et peut-être aussi votre RAM.

Le premier contrôle de compatibilité pour le socket du CPU est la marque. Les deux sociétés fournissant presque le marché total des CPU sont AMD et Intel. Intel est le leader du marché, mais AMD a tendance à offrir des performances similaires à des niveaux de prix légèrement inférieurs.

Les Sockets grand public d'Intel des dernières années comprennent:

• LGA-1155: Prise en charge des processeurs Intel de 2011 à 2012
• LGA-1150: Supporte les processeurs Intel de 2013 à 2015
• LGA-1151: Supporte les processeurs Intel de 2016 à l'heure de l'écriture.
• LGA-2066: Prend en charge les nouveaux processeurs X-Series, uniquement disponibles sur les cartes mères haut de gamme

Les lignes de socket récentes d'AMD sont les suivantes:

• AM3: Supporte les processeurs AMD de 2009 à 2011.
• AM3 +: Prend en charge les processeurs AMD de 2011 à 2016. Certaines cartes mères AM3 plus anciennes peuvent être mises à niveau vers le support AM3 + avec une mise à jour du BIOS.
• AM4: Supporte les processeurs AMD de 2016 à l'heure de l'écriture.
• FMI: Supporte les processeurs AMD APU à partir de 2011.
• FM2: Supporte les processeurs AMD APU de 2012 à 2013.
• FM2 +: Prise en charge du processeur AMD APU de 2015 à 2015.
• TR4: Supporte les puces Threadripper haut de gamme d'AMD de 2017 au moment de l'écriture.

Quelle taille devrait être ma carte mère?

La taille de la carte mère dépend principalement de votre cas. Si vous utilisez un boîtier ATX mid-tower standard, vous aurez besoin d'une carte mère ATX pleine grandeur. Si vous utilisez un boîtier compact, comme un Micro-ATX ou un Mini-ITX, vous aurez besoin de la carte mère correspondante Micro-ATX ou Mini-ITX. Simple, non?Peu importe la taille de votre étui, vous pouvez probablement trouver une carte mère qui correspond à ses dimensions et à vos besoins. Par exemple, il y a beaucoup de cartes mères Mini-ITX qui supportent les cartes graphiques haut de gamme et beaucoup de RAM. Vous n'êtes vraiment limité que par votre budget ici.

Une carte mère ATX standard dans un boîtier ATX.

Il n'y a aucune raison d'opter pour une carte mère plus petite si votre boîtier peut en contenir un plus grand, puisque les plus petits modèles ont tendance à être plus chers avec les mêmes capacités. Mais si, pour une raison ou une autre, vous en trouvez une plus petite que vous voulez, comme si vous passiez à un nouveau cas ou si vous envisagiez d'opter pour une construction plus compacte dans le futur, vous êtes couvert. Les boîtiers modernes comprennent beaucoup de points de montage pour les cartes mères qui sont plus petites que leur taille maximale.

De quelle RAM ai-je besoin?

Le support RAM de votre carte mère dépend du processeur et du socket qu'elle est conçue pour accepter. Les cartes mères ne peuvent prendre en charge qu'une génération de RAM de bureau, car elles sont physiquement incompatibles les unes avec les autres. La plupart des nouvelles cartes mères supporteront la DDR4, mais quelques-unes des dernières années sont consacrées à la DDR3 plus ancienne et moins chère.

Les cartes mères ont également des capacités et des vitesses de RAM maximales. Donc, si vous remplacez votre carte mère et que vous voulez conserver votre RAM actuelle, assurez-vous qu'elle est compatible avec le type et la quantité de RAM que vous utilisez. Souvenez-vous également que la capacité maximale de la RAM suppose que chaque emplacement DIMM est rempli. Ainsi, une carte mère pleine taille avec quatre emplacements et une capacité maximale de 32 Go peut accepter 8 Go de RAM par emplacement, mais une carte mère plus petite avec seulement deux emplacements et le même maximum nécessitera 16 Go de RAM dans chaque emplacement pour l'atteindre. Bien sûr, vous pouvez opter pour des capacités de RAM plus faibles pour économiser de l'argent (et vous pourriez ne pas en avoir besoin autant que vous le pensez).

Presque tous les ordinateurs de bureau utilisent des modules RAM de taille de bureau. Quelques-uns des plus petits modèles de carte mère sur la norme Mini-ITX utiliseront à la place les plus petits modules de RAM portables.

De quels slots d'extension et ports ai-je besoin?

Si vous êtes un joueur, vous aurez besoin d'au moins un slot PCI-Express en taille réelle et la capacité x16 la plus rapide. Ceci est pour votre carte graphique. Les configurations multi-GPU sont rares ces jours-ci, mais évidemment, si vous avez plus d'une carte, vous aurez besoin de plusieurs slots PCI-E pour les supporter. Les différents systèmes multi-cartes (SLI et Crossfire) nécessitent également un support spécifique pour leurs standards de la part du fabricant de la carte mère.

D'autres emplacements d'extension peuvent être utilisés pour des applications plus générales, telles que les cartes Wi-Fi, les cartes son, les emplacements USB supplémentaires, etc. Ce dont vous avez besoin dépend de ce que votre système actuel utilise et de ce que vous voulez. Pour vous couvrir au minimum, assurez-vous que tout matériel installé sur votre système actuel a un endroit où aller sur votre nouvelle carte mère.

Cela dit, jetez un oeil à ce qui est intégré à la nouvelle carte mère que vous envisagez. Si votre ancien PC dispose d'une carte son et d'une carte Wi-Fi séparées, mais que la nouvelle carte mère intègre ces fonctionnalités, vous n'aurez peut-être pas besoin d'emplacements supplémentaires.Les cartes PCI-Express et PCI standard sont disponibles en différentes tailles et vitesses, qui ne correspondent pas nécessairement les unes aux autres. Lisez cet article pour apprendre comment repérer les différences et déterminer ce dont vous aurez besoin.

Les cartes PCI-Express et PCI standard sont disponibles en différentes tailles et vitesses, qui ne correspondent pas nécessairement les unes aux autres. Lisez cet article pour apprendre comment repérer les différences et déterminer ce dont vous aurez besoin.

Le nouveau standard M.2 permet de monter directement sur la carte mère des disques de stockage SSD haute densité et haute vitesse, sans brancher un disque dur ou un disque SSD conventionnel. Si vous n'utilisez pas un disque M.2 en ce moment, vous n'avez pas forcément besoin de cette fonctionnalité sur votre nouvelle carte mère, mais c'est un avantage appréciable si vous prévoyez d'effectuer une mise à niveau.

L'autre matériel de carte mère dépend des composants que vous avez actuellement, ou ceux que vous voulez. Vous devez vous assurer qu'il y a suffisamment d'emplacements SATA pour tous vos disques de stockage et disques, et il y en a généralement sur la plupart des cartes mères. Vous aurez besoin d'un port vidéo sur la plaque d'entrée / sortie de la carte mère principale compatible avec votre moniteur, si vous n'utilisez pas de carte graphique discrète. Vous aurez besoin de suffisamment de ports USB pour tous vos accessoires, un port Ethernet si vous n'utilisez pas le Wi-Fi, et ainsi de suite. Utilisez votre bon sens ici et vous serez couvert.

Qu'en est-il de mon alimentation?

Bonne question. Si le processeur vers lequel vous effectuez la mise à niveau nécessite nettement plus d'énergie que votre système actuel, vous devrez peut-être également le mettre à niveau.

Il y a deux autres variables à considérer ici: le câble d'alimentation de la carte mère principale et le câble d'alimentation du processeur. Les câbles d'alimentation de la carte mère sont disponibles en 20 et 24 broches. La plupart des alimentations modernes ont un câble qui se termine par un connecteur à 20 broches, mais dispose d'un connecteur à 4 broches supplémentaires pour accueillir les emplacements à 24 broches.

Le câble d'alimentation du processeur se branche également sur la carte mère, mais plus près de la prise du processeur. En fonction de la conception de votre CPU et de ses besoins en alimentation, ceux-ci peuvent être livrés en 4 et 8 broches. Certaines prises haute performance nécessitent des câbles séparés de 8 et 4 broches pour un total de 12. Vérifiez les spécifications de votre alimentation pour voir ce qu'elle supporte.

Comment changer seulement le CPU

Si vous avez un CPU identique à celui que vous voulez échanger dans votre système, ou un CPU compatible avec le socket et les autres matériels de votre machine actuelle, ce n'est pas un gros problème pour le sortir. Suivez les étapes ci-dessous.Vous aurez besoin d'un tournevis cruciforme et d'un endroit propre et sec pour travailler, de préférence sans tapis. Si votre maison est particulièrement statique, vous pouvez utiliser un bracelet antistatique. Une tasse ou un bol est également pratique pour tenir les vis desserrées. Vous pouvez réutiliser le refroidisseur de processeur de votre système actuel ou le remplacer par un nouveau, mais si votre nouveau processeur n'inclut pas de pâte thermique dans le paquet, vous devrez également l'obtenir. La pâte thermique aide à conduire la chaleur de votre CPU dans le refroidisseur du CPU, et c'est une nécessité.

Tout d'abord, débranchez tous les câbles d'alimentation et de données de votre PC et déplacez-les dans votre espace de travail. Retirez les vis qui retiennent le panneau d'accès du côté gauche de l'affaire-ils sont à l'arrière de la machine, vissé dans le bord. Vous pouvez ensuite faire glisser le panneau d'accès et le mettre de côté. (Si votre boîtier est de petite taille ou inhabituel, consultez le manuel pour des instructions précises.)

Retourner le PC sur le côté, avec la carte mère vers le haut. Vous devriez être capable de regarder la carte mère avec tous ses différents ports et connexions. Le refroidisseur de CPU est le grand gadget avec un gros morceau de métal (le dissipateur de chaleur) et un ou plusieurs ventilateurs attachés à celui-ci.

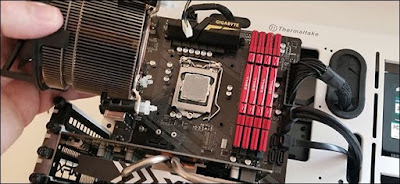

Vous devrez retirer le refroidisseur avant de pouvoir accéder au processeur. Pour notre refroidisseur d'origine Intel, ceci est relativement simple: il suffit de tourner les vis de serrage aux quatre coins, puis de le soulever. Ce processus peut être complexe si vous utilisez un refroidisseur de pièces de rechange, nécessitant des adaptateurs et un travail serré.

Consultez le manuel de votre REFROIDISSEUR si ce n'est pas évident. Des systèmes plus complexes refroidis à l'eau pourraient également nécessiter des techniques avancées. Vous pouvez également trouver sur Internet des vidéos de personnes qui retirent et attachent la glacière que vous utilisez. Cela vaut la peine de faire un peu de recherche.

Avant de retirer le refroidisseur, vérifiez le câble d'alimentation relié au ventilateur. Il est probablement branché sur un adaptateur d'alimentation à 4 broches, quelque part près du socket du CPU. Retirez-le délicatement, et vous pouvez ensuite retirer le refroidisseur entier.

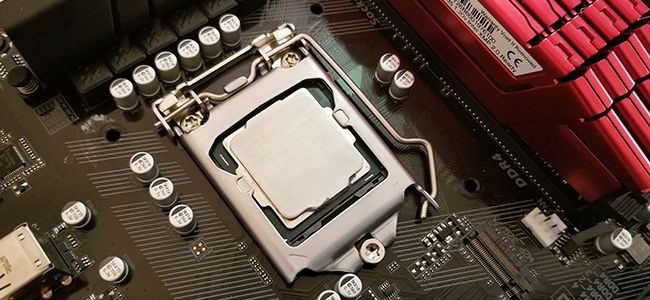

Vous regardez maintenant directement le processeur de votre ordinateur. La substance gélatineuse sur le dessus est la pâte thermique qui permet à la chaleur de transférer efficacement au refroidisseur. Ne vous inquiétez pas si c'est un peu compliqué.

Vous allez maintenant soulever la plaque de rétention du processeur. La méthode pour ce faire varie d'une prise à l'autre, mais il y a généralement un levier qui la retient et / ou une vis pour plus de sécurité. Sur notre socket Intel LGA-1151, nous libérons le levier et soulevons la plaque.

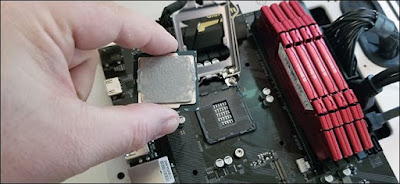

À ce stade, la seule chose qui retient le processeur est la gravité. Saisissez-le avec précaution avec votre doigt et soulevez-le. Mettez-le de côté. Si c'est cassé et que vous n'avez plus d'utilité, vous n'avez pas besoin de le faire. Mais si vous espérez l'utiliser dans le futur, vous voudrez nettoyer la pâte thermique avec un coton-tige et de l'alcool isopropylique et le mettre dans un sac antistatique. Vous devrez également faire la même chose pour le bas du dissipateur de chaleur que vous avez retiré, si vous prévoyez de l'utiliser à nouveau.


Maintenant, jetez un oeil à la socket du CPU sur la carte mère. S'il reste de la pâte thermique sur la prise à proximité des broches de contact électrique dans la prise elle-même, nettoyez-les soigneusement avec un chiffon sec ou un Q-tip. Vous essayez d'éviter toute pâte entre le processeur et les broches de contact lorsque vous installez le nouveau processeur.Arrêtez-vous (si vous passez à un refroidisseur de CPU plus grand, arrêtez-vous.) Vous devrez peut-être installer une plaque arrière sur le côté opposé de la carte mère.Veuillez consulter les instructions si vous n'êtes pas sûr.)

Les refroidisseurs de processeurs plus grands ont besoin d'une plaque de support à l'arrière de la carte mère.

Maintenant, retirez le nouveau processeur de son emballage. Insérez-le dans le socket du CPU ouvert sur la carte mère. La plupart des conceptions de processeurs modernes ne peuvent s'adapter que d'une seule façon: vérifiez les contacts situés au bas du processeur et du socket pour vous assurer que vous l'installez correctement. Il devrait glisser ou s'asseoir facilement, sans que vous y mettiez de la pression.

Une fois le CPU installé, abaissez la plaque et installez la méthode de rétention utilisée sur le socket. Ne le forcez pas trop fort: si vous sentez plus d'une livre (un demi-kilogramme) de force repousser sur votre doigt, la CPU risque de ne pas être correctement installée. Tirez-le et essayez à nouveau.

Si le refroidisseur livré avec votre CPU contient une pâte thermique pré-appliquée sur le fond, vous êtes prêt à l'installer. Si ce n'est pas le cas, appuyez sur une goutte de pâte thermique de la taille d'un pois sur le centre du processeur à partir du tube de pâte. Tu n'as pas besoin de beaucoup. Il s'étale uniformément lorsque vous verrouillez la glacière en place.

Pâte thermique pré-appliquée à un refroidisseur Intel.

Pâte thermique appliquée manuellement. Moins est plus.

Maintenant, réinstallez le refroidisseur. Encore une fois, la méthode pour le faire variera en fonction de la conception plus fraîche. Si vous passez à un refroidisseur plus récent et plus grand, vous le placerez sur la plaque d'appui que j'ai mentionnée plus tôt. Si vous le remplacez par un refroidisseur d'origine, il suffit de le visser. Dans les deux cas, n'oubliez pas de brancher le ventilateur de refroidissement sur l'une des fiches du ventilateur à 4 broches sur la carte mère quand elle est en place.



Avec le CPU et le refroidisseur réinstallés, vous êtes prêt à fermer votre boîtier PC. Replacez le panneau d'accès et vissez-le à l'arrière du cadre. Maintenant, retournez-le à sa place normale et allumez-le pour un test.

Remplacement de la carte mère et du processeur

C'est l'opération la plus complexe. Vous devrez aller à mi-chemin pour désassembler complètement votre PC pour obtenir une vieille carte mère et en sortir une nouvelle. Mettez de côté quelques heures pour cette tâche si vous êtes généralement familier avec le matériel PC, et peut-être un peu plus longtemps si tu n'es pas.

Notez également que le remplacement de votre carte mère, en particulier avec un modèle différent, nécessite généralement de réinstaller votre système d'exploitation et de le restaurer. Avant de commencer, vous devez sauvegarder toutes vos données et tous vos paramètres, si possible, et disposer d'un support d'installation pour votre nouveau système d'exploitation prêt à l'emploi. Vraiment, vous devriez considérer cela comme la construction d'un nouvel ordinateur et la réutilisation de vieilles pièces plutôt que simplement la mise à niveau de votre ordinateur.

Vous aurez besoin des mêmes outils que ci-dessus: un tournevis cruciforme, un endroit propre à travailler, éventuellement un bracelet antistatique, et quelques bols ou tasses à tenir sur les vis. Avant d'essayer de remplacer le refroidisseur du CPU, assurez-vous que vous avez de la pâte thermique (ou qu'elle est pré-appliquée à une nouveau refroidisseur).

Tout d'abord, débranchez tous les câbles d'alimentation et de données de votre PC et déplacez-les dans votre espace de travail. Retirez les vis qui retiennent le panneau d'accès du côté gauche de l'affaire-ils sont à l'arrière de la machine, vissé dans le bord. Vous pouvez ensuite faire glisser le panneau d'accès et le mettre de côté. (Si votre boîtier est de petite taille ou inhabituel, consultez le manuel pour des instructions précises.)

Réglez le PC sur le côté, avec la carte mère vers le haut. Vous devriez être capable de regarder la carte mère avec tous ses différents ports et connexions.

Vous aurez besoin de débrancher presque tout de la carte mère pour le sortir de l'affaire. Si d'autres composants bloquent l'accès physique, comme les fans de cas, vous devrez également les retirer. Une astuce pratique consiste à garder votre téléphone à portée de main et à prendre beaucoup de photos: prenez une photo ou deux avec chaque câble et composant que vous enlevez. Vous pouvez vous référer à eux plus tard si vous êtes confus.

Nous allons commencer avec la carte graphique, si vous en avez un. Retirez d'abord le rail d'alimentation du haut ou du côté du GPU. Retirez ensuite la vis qui la maintient en place à l'arrière du boîtier.

Maintenant, cherchez un onglet en plastique sur le slot PCI-Express sur la carte mère. Tirez-le loin de la carte graphique et appuyez sur, et vous devriez entendre un "clic". À ce stade, vous pouvez sortir doucement la carte graphique et le mettre de côté. Répétez ce processus pour toutes les autres cartes d'extension PCI-E que vous pourriez avoir.

Ensuite, nous aurons le CPU plus frais. La méthode de retrait varie en fonction du type de refroidisseur que vous utilisez. Les refroidisseurs de stock Intel et AMD peuvent être retirés simplement, mais les refroidisseurs d'air et les refroidisseurs de liquide plus grands et plus élaborés peuvent avoir besoin d'accéder au côté opposé de la carte mère pour retirer une plaque de support. Si votre refroidisseur d'unité centrale est suffisamment petit pour ne bloquer aucun autre câble, vous pouvez le laisser en place.



Avec le refroidisseur du processeur retiré, il est temps de débrancher le câble d'alimentation de la carte mère principale. C'est le long avec 20 ou 24 broches. Vous pouvez le laisser pendre librement. Faites de même pour le câble d'alimentation à 4 ou 8 broches près de la prise de l'unité centrale.

Débranchez maintenant votre stockage et vos lecteurs de disque. Pour les machines les plus récentes, ce sont des câbles SATA. Tirez-les et laissez-les pendantes.

Ensuite, optez pour les connexions de cas et les ventilateurs. Pour les cas les plus modernes, cela inclut un ou plusieurs câbles allant à un port marqué "USB" sur votre carte mère, un marqué "AUDIO" ou "HD AUDIO", et plusieurs petits câbles branchés dans les ports d'entrée-sortie.

Ceux-ci peuvent être particulièrement difficiles - prendre note de leurs positions, et prendre une photo si vous avez votre téléphone à portée de main. Tous les ventilateurs qui sont branchés directement sur la carte mère doivent maintenant être débranchés - ils sont généralement branchés sur des prises à quatre broches.

Vous pouvez laisser votre RAM installée à ce stade - il sera plus facile de l'enlever avec la carte mère gratuitement. Idem pour tous les disques de stockage M.2 ou expansions.
Vous êtes presque prêt à être le processus de suppression. Assurez-vous qu'il n'y a aucun composant ou câble susceptible de s'accrocher lorsque vous retirez la grande carte de circuit imprimé. Si des câbles d'alimentation ou de données gênent l'accès, vous devrez peut-être également les débrancher.

Maintenant, repérez les vis qui maintiennent la carte mère en place dans le boîtier. Ils sont de quatre à huit, en fonction de la taille de la carte mère et de la conception du boîtier. Ils peuvent être difficiles à repérer, surtout s'ils sont des vis sombres et que vous n'avez pas beaucoup d'éclairage. Si vous ne savez pas exactement où ils se trouvent, vous pouvez consulter le manuel de votre carte mère.

Une fois les vis de fixation retirées, vous pouvez saisir la carte mère avec les deux mains et la soulever pour la retirer du boîtier. Vous devrez le tirer légèrement vers la droite pour l'enlever de la plaque d'E / S, le petit morceau de métal entre les ports à l'arrière de la carte mère et la plaque elle-même. S'il attrape quelque chose, restez calme, déposez-le et retirez l'obstruction. Lorsque la carte mère est vide, mettez-la de côté.

Si vous remplacez votre carte mère par un nouveau modèle, retirez la plaque d'E / S du boîtier. Si vous le remplacez par une carte mère identique, laissez-le en place.

Si vous réutilisez votre CPU actuel, retirez-le du socket en suivant les instructions de la section ci-dessus. Sinon, passez à l'étape suivante.

Retirez les modules DIMM RAM de la carte mère. C'est facile: il suffit d'appuyer sur les onglets de chaque côté de la RAM, puis les retirer de la fente. Si vous utilisez un lecteur de stockage M.2, retirez-le maintenant - retirez simplement la vis de rétention et retirez-la de la fente.

Maintenant, passez à votre nouvelle carte mère. Si vous utilisez un refroidisseur d'unité centrale surdimensionné et que vous avez besoin d'une plaque d'appui, installez-le dès que vous en avez un accès facile. Si ce n'est pas le cas, installez votre RAM dans la nouvelle carte mère, soit les modules DIMM que vous venez de retirer, soit ceux que vous avez achetés pour assurer la compatibilité avec la nouvelle carte. Réinstallez votre lecteur M.2 si vous l'utilisez.
Ensuite vient le CPU, alors retirez le nouveau de son emballage. Les étapes exactes diffèrent d'une prise à l'autre, mais généralement il y a une barre de tension que vous devrez relâcher, à quel point vous pouvez soulever la plaque qui maintient le CPU en place.

Insérez-le dans le socket du CPU ouvert sur la carte mère. La plupart des conceptions de processeurs modernes ne peuvent s'adapter que d'une seule façon: vérifiez les contacts situés au bas du processeur et du socket pour vous assurer que vous l'installez correctement. Il devrait glisser ou s'asseoir sur place sans pression supplémentaire.

Abaissez la plaque sur le processeur et installez la méthode de rétention qui est utilisée sur le socket. Ne le forcez pas trop fort: si vous sentez plus d'une livre (un demi-kilogramme) de force repousser sur votre doigt, la CPU risque de ne pas être correctement installée. Tirez-le et essayez à nouveau.

Si votre refroidisseur d'unité centrale est suffisamment petit pour ne pas interférer avec les vis ou les rails d'alimentation, comme la plupart des refroidisseurs d'origine, vous pouvez l'installer maintenant pour éviter l'embarras de l'installer dans le boîtier. Si la pâte thermique est pré-appliquée au fond du refroidisseur, il suffit de la poser et de la visser. Si ce n'est pas le cas, mettez une quantité de pâte thermique de la taille d'un pois sur le dessus du CPU, puis abaissez le refroidisseur par-dessus.

Pâte thermique pré-appliquée à un refroidisseur Intel.


Pâte thermique appliquée manuellement. Moins est plus.
Installez le refroidisseur selon la conception et les instructions. Branchez le câble d'alimentation du ventilateur du processeur dans un emplacement à quatre broches ouvert sur la carte mère à proximité du processeur.

Vous êtes prêt à réinstaller la nouvelle carte mère dans l'affaire. S'il s'agit d'un nouveau modèle, placez la nouvelle plaque d'E / S à l'arrière du boîtier. Il entre avec une simple pression: il suffit de coller le rectangle de métal dans la fente ouverte de l'étui.

Abaissez la carte mère sur les contremarches, les petites pièces métalliques qui acceptent les vis de rétention. Vous devrez peut-être l'ajuster un peu pour l'insérer dans la plaque d'E / S. Assurez-vous qu'aucun câble ne se cache sous la carte lorsque vous l'installez sur les contremarches.

Maintenant, remplacez les vis de fixation de la carte mère. Il suffit de les visser et de les insérer dans les trous de la carte mère de la carte mère et dans les trous des colonnes montantes. Ils doivent être fermement en place, mais ne les serrez pas trop, sinon vous risquez de casser votre carte mère.

Maintenant, allez simplement en arrière pour le processus que vous avez effectué pour retirer la carte mère. Remplacez les câbles de données et d'alimentation aux mêmes endroits. Vérifiez-les pendant que vous procédez:

• Câble d'alimentation principal de la carte mère (20 ou 24 broches)
• Câble d'alimentation du processeur (4 ou 8 broches)
• Câbles SATA pour disques durs, SSD et lecteurs de disque
• Câbles de boîtier pour USB, audio et la plaque d'E / S
• Tous les fans de cas branché dans les fiches à 4 broches sur la carte mère

Remplacez le GPU, si vous en avez un. Installez-le avec le processus inverse: placez-le dans le plus long slot PCI-Express, appuyez vers le bas, et soulevez la languette en plastique pour le verrouiller en place. Replacez la vis qui le retient à l'arrière du boîtier et branchez le rail d'alimentation à l'alimentation électrique. Maintenant, faites de même pour toutes les autres cartes d'extension que vous avez.

Si vous n'avez pas déjà installé votre refroidisseur de processeur car il est assez grand pour bloquer l'accès à certains emplacements de la carte mère, faites-le maintenant. Suivez les mêmes étapes que l'installation externe ci-dessus, avec toutes les adaptations dont vous pourriez avoir besoin pour sa conception spécifique.
Si toutes vos connexions sont de nouveau en place, vous êtes prêt à le fermer. Replacez le panneau d'accès du boîtier et vissez-le à l'arrière du boîtier à l'aide de ses vis de fixation. Vous pouvez maintenant remettre votre PC dans sa position normale et l'allumer. Si elle ne s'allume pas, vous avez manqué une étape quelque part: vérifiez vos connexions et assurez-vous que l'interrupteur situé à l'arrière de l'alimentation est sur la position «on».

Si vous n'avez remplacé que votre processeur, vous ne devez pas apporter de modifications à votre système. Idem si vous avez remplacé votre carte mère par un modèle identique, mais vous devrez peut-être ajuster l'ordre de démarrage dans le BIOS / UEFI si vous avez modifié la position de vos câbles de données SATA. Si vous avez remplacé votre carte mère par un modèle différent, vous devrez probablement réinstaller votre système d'exploitation à ce stade.
